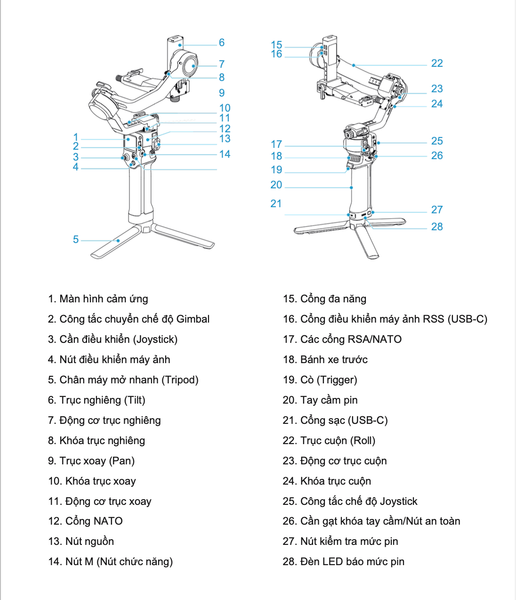

TỔNG QUAN SẢN PHẨM
HƯỚNG DẪN SỬ DỤNG LẦN ĐẦU

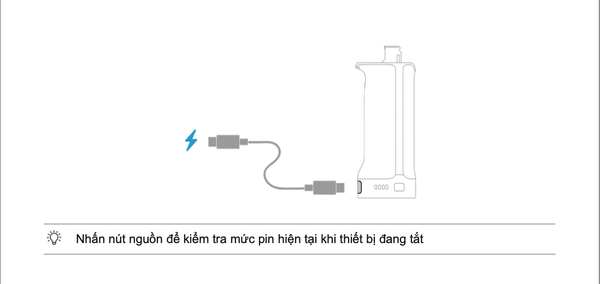

Sạc pin
Trong lần sử dụng đầu tiên, bạn hãy cắm sạc để kích hoạt pin. Khi đèn báo sáng lên, quá trình kích hoạt đã hoàn tất và thiết bị sẵn sàng sử dụng.

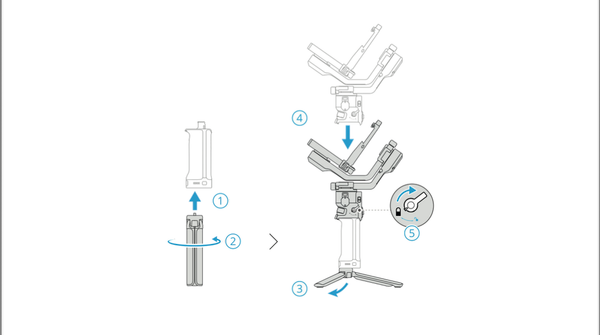

Tay cầm nối dài Grip/Tripod
1. Gắn chân máy vào phần đáy của tay cầm pin, xoay siết chặt và mở các chân đế để tạo thế đứng vững chãi.
2. Sau khi tháo các lớp xốp bảo vệ trục, bạn đặt thân máy lên tay cầm pin. Gạt cần khóa theo chiều kim đồng hồ cho đến khi nghe tiếng "Click".
⚠️ Hãy tiếp tục xoay cần gạt thật chặt cho đến khi kịch sàn (không thể xoay thêm). Mũi tên trên thiết bị chỉ là hướng dẫn, bạn cần cảm nhận độ chắc chắn bằng tay.
⚠️ Nếu cảm thấy lỏng lẻo hoặc chưa vào khớp, bạn hãy gạt cần về vị trí Mở khóa (Unlock), sau đó nhấn giữ Nút an toàn và kéo tay cầm ra để thực hiện lại từ đầu.
Gắn máy ảnh
Kiểm tra tương thích
Trước khi bắt đầu, hãy đảm bảo bộ máy ảnh của bạn nằm trong phạm vi hỗ trợ của DJI RS 5:
- Tải trọng an toàn: Truy cập Thông số kỹ thuật DJI RS 5 để kiểm tra tổng trọng lượng (Máy ảnh + Ống kính + Phụ kiện) có vượt quá giới hạn cho phép hay không.
- Tính năng điều khiển: Tham khảo Danh sách tương thích dòng Ronin để biết chính xác các dòng ống kính và tính năng điều khiển (lấy nét, zoom, ghi hình) được hỗ trợ.
Chuẩn bị
1. Chuẩn bị máy ảnh: Tháo nắp ống kính. Đảm bảo pin và thẻ nhớ đã được lắp vào máy ảnh (trọng lượng pin và thẻ nhớ ảnh hưởng đến quá trình cân bằng).
2. Trạng thái gimbal: Đảm bảo gimbal đang tắt nguồn hoặc ở chế độ Ngủ (Sleep).

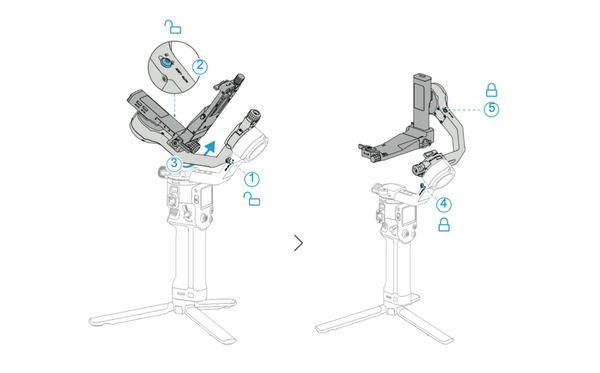

3. Mở khóa và định vị trục: Mở khóa trục Nghiêng (Tilt) và Cuộn (Roll), điều chỉnh các trục về đúng vị trí như hình minh họa, sau đó khóa lại để chuẩn bị lắp máy ảnh.

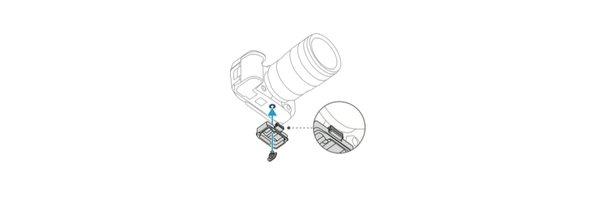

Gắn tấm đế tháo lắp nhanh phía trên
1. Cố định đế vào máy ảnh: Đặt tấm đế tháo lắp nhanh vào dưới đáy máy ảnh và sử dụng vít 1/4" đi kèm để kết nối.
2. Căn chỉnh thanh định vị: Áp sát thanh định vị điều chỉnh được vào thân máy ảnh để chống xoay, sau đó mới siết chặt vít khóa hoàn toàn.

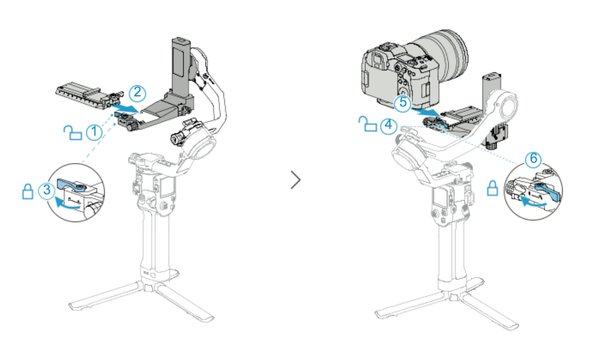

Quay chụp ngang
1. Lắp đế tháo lắp nhanh phía dưới: Mở khóa cần gạt trên tấm đế ngang ①, trượt đế tháo lắp nhanh phía dưới vào đúng vị trí ②. Sau khi đã khớp, gạt cần sang vị trí khóa ③ để cố định.
2. Lắp máy ảnh (kèm đế trên) vào thiết bị: Mở khóa cần gạt trên đế tháo lắp nhanh phía dưới ④, trượt tấm đế phía trên (đã gắn máy ảnh) vào ⑤. Cuối cùng, gạt cần về vị trí khóa ⑥ để đảm bảo an toàn tuyệt đối.
⚠️ Tháo máy ảnh khỏi đế tháo lắp nhanh dưới: Gạt cần sang vị trí Unlock. Đồng thời nhấn giữ nút khóa an toàn bên cạnh cần gạt và nhẹ nhàng trượt máy ảnh ra khỏi tấm đế.
⚠️ Tháo tấm đế dưới khỏi gimbal: Gạt cần trên tấm đế ngang sang vị trí Unlock. Sau đó nhấn giữ chốt an toàn trên tấm đế và rút tấm đế dưới ra khỏi rãnh trục.

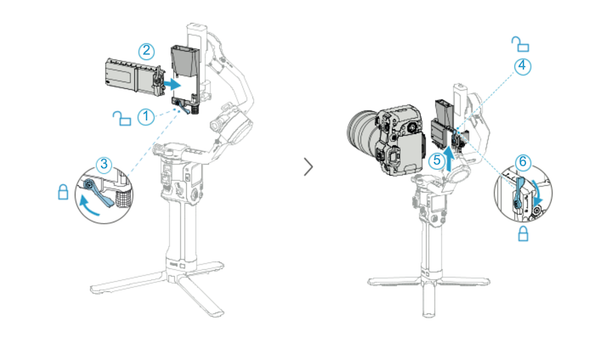

Quay chụp dọc
1. Nới lỏng ① và nhấn nút vặn ② để tháo tấm đế ngang ③. Sau đó, lắp tấm đế theo chiều dọc ④ vào gimbal và siết chặt nút vặn ⑤.
2. Di chuyển cần gạt trên tấm đế ngang sang vị trí mở khóa ①, lắp đế tháo lắp nhanh phía dưới vào ② và gạt cần sang vị trí khóa ③ sau khi đế đã khớp.
3. Di chuyển cần gạt trên đế tháo lắp nhanh phía dưới sang vị trí mở khóa ④, lắp đế tháo lắp nhanh phía trên vào ⑤, và gạt cần sang vị trí khóa ⑥ sau khi đế đã khớp.
Cân bằng
Trước khi quay, hãy cân bằng gimbal theo đúng thứ tự: Nghiêng dọc (Tilt) → Độ sâu trục nghiêng (Tilt Depth) → Trục cuộn (Roll) → Trục xoay (Pan), tùy theo nhu cầu quay. Việc cân bằng đúng giúp hình ảnh ổn định hơn và tối ưu hiệu suất hoạt động của gimbal.
⚠️Lưu ý rủi ro khi thiết bị mất cân bằng
- Chất lượng hình ảnh: Video dễ bị rung lắc, mất đi độ mượt mà.
- Tuổi thọ pin: Motor phải hoạt động bù trừ quá mức, gây hao pin nhanh.
- An toàn thiết bị: Mất cân bằng nghiêm trọng sẽ khiến motor bị quá nhiệt (nóng máy), thiết bị tự động chuyển sang chế độ ngủ và bảo vệ phần cứng.
Trước khi cân bằng
1. Chuẩn bị máy ảnh: Nếu sử dụng ống kính zoom quang học hoặc ống kính varifocal, hãy bật máy ảnh và thiết lập sẵn tiêu cự mong muốn. Điều này giúp cố định trọng tâm, đảm bảo cân bằng chính xác trong suốt quá trình điều chỉnh.
2. Trạng thái Gimbal: Đảm bảo DJI RS 5 đang tắt nguồn hoặc ở chế độ Ngủ (Sleep) trước khi tiến hành điều chỉnh các trục.
Các bước cân bằng
Ấn vào link hoặc quét mã QR để xem các video hướng dẫn tại website dji.com
Kích hoạt
Để sử dụng toàn bộ tính năng của DJI RS 5, bạn cần thực hiện kích hoạt thiết bị thông qua ứng dụng Ronin theo các bước sau:

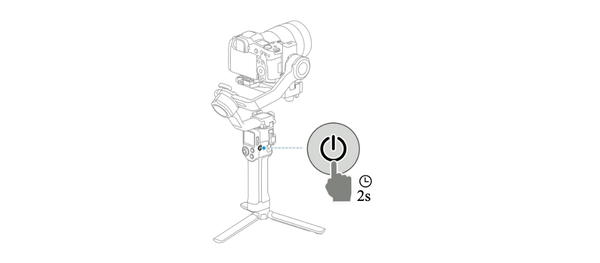

1. Khởi động thiết bị: Nhấn và giữ nút nguồn để bật gimbal, sau đó chọn ngôn ngữ hiển thị trên màn hình cảm ứng.
2. Tải ứng dụng Ronin: Quét mã QR hiển thị trên màn hình gimbal để tải và cài đặt ứng dụng Ronin trên điện thoại.
3. Kết nối & Kích hoạt: Bật Bluetooth trên điện thoại, mở ứng dụng Ronin và đăng nhập bằng tài khoản DJI.
Chọn DJI RS 5 trong danh sách thiết bị, nhập mật khẩu mặc định 12345678, sau đó làm theo hướng dẫn trên màn hình để hoàn tất quá trình kích hoạt.
Lưu ý: Điện thoại cần được kết nối Internet trong quá trình kích hoạt.
⚠️DJI cho phép bạn sử dụng gimbal tối đa 5 lần mà không cần kích hoạt. Sau số lần này, thiết bị sẽ yêu cầu bắt buộc kích hoạt để có thể tiếp tục sử dụng
Nếu không thể tải xuống ứng dụng Ronin sau khi quét mã QR trên màn hình của thiết bị, hãy truy cập https://www.dji.com/mobile/downloads/djiapp/dji-ronin hoặc quét mã QR bên dưới.
Cập nhật phần mềm (Firmware Update)
Nếu có phiên bản firmware mới, người dùng sẽ được thông báo qua ứng dụng Ronin. Hãy cập nhật firmware theo các hướng dẫn trên màn hình. TUYỆT ĐỐI KHÔNG tắt nguồn gimbal hoặc thoát khỏi ứng dụng trong quá trình cập nhật firmware. Nếu việc cập nhật thất bại, hãy khởi động lại gimbal cùng ứng dụng Ronin và thử lại.
⚠️ Đảm bảo rằng gimbal có đủ pin và điện thoại di động được kết nối internet trong khi cập nhật.
⚠️ Việc gimbal tự động mở khóa, khóa lại và khởi động lại trong quá trình cập nhật là hiện tượng bình thường.
Kết nối máy ảnh
DJI RS 5 hỗ trợ kết nối với máy ảnh thông qua Bluetooth hoặc cáp điều khiển máy ảnh. Nhấp vào liên kết hoặc quét mã QR để xem video hướng dẫn.
https://www.dji.com/rs-5/video
Tự động hiệu chuẩn
Trước khi bắt đầu, hãy đặt gimbal cố định trên một bề mặt phẳng và vững chãi. Bạn nhấn giữ đồng thời nút M và cò bấm (Trigger) để kích hoạt quá trình tự động hiệu chỉnh.
⚠️ Trong suốt quá trình này, TUYỆT ĐỐI KHÔNG di chuyển hay tác động lực lên thiết bị. Việc gimbal rung lắc hoặc phát ra âm thanh máy móc là hiện tượng hoàn toàn bình thường khi các motor đang tự căn chỉnh.
VẬN HÀNH

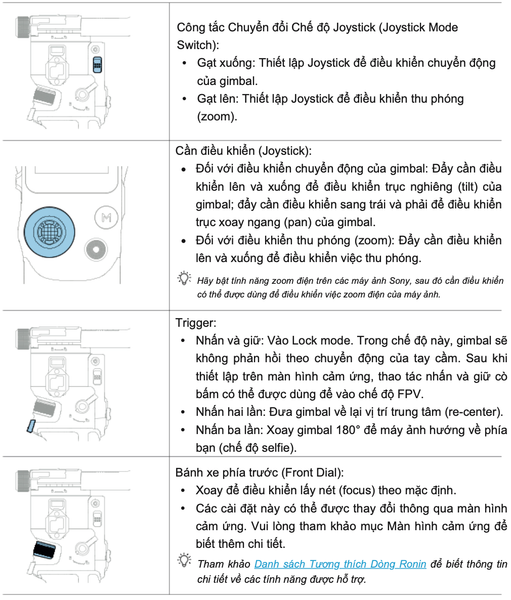

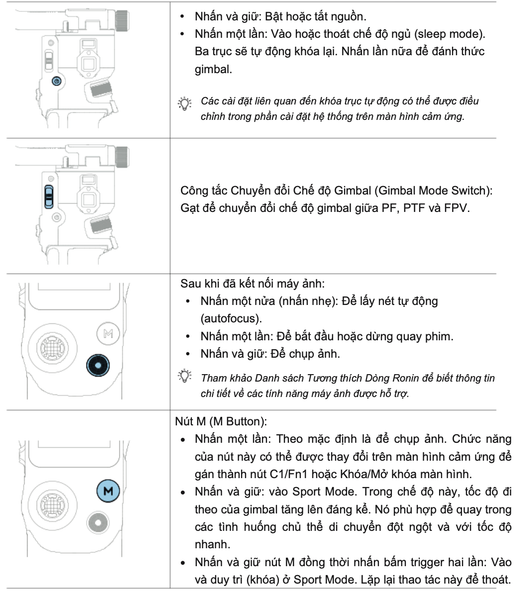

Các nút bấm

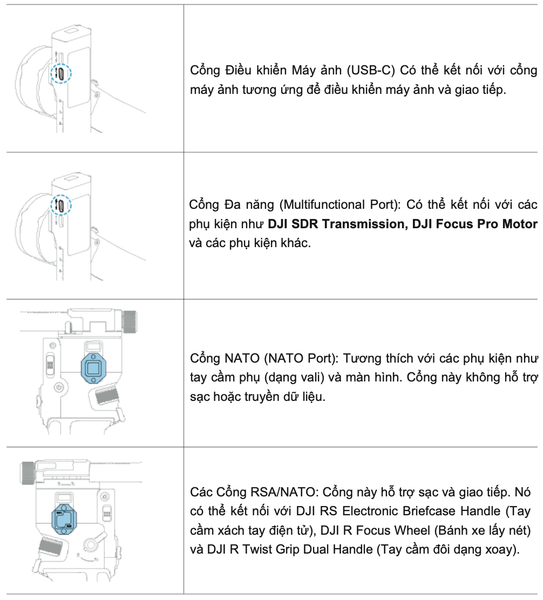

Các cổng kết nối
Màn hình cảm ứng

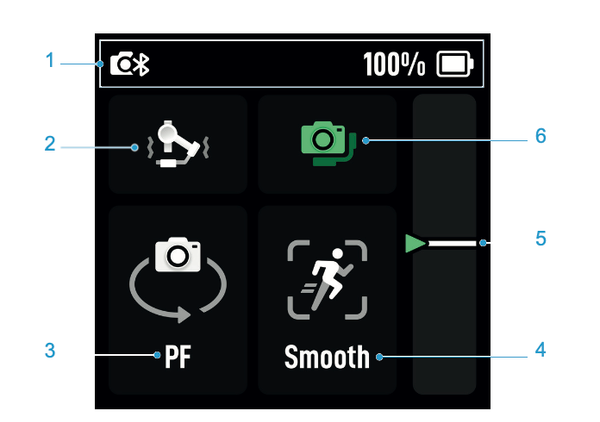

Trang chủ
1. Thanh Trạng thái (Status Bar): Thanh trạng thái ở phía trên cùng của màn hình cảm ứng hiển thị trạng thái kết nối của gimbal và mức pin.
2. Tự động Hiệu chỉnh (Auto Calibration): Ba giá trị hiển thị tại đây biểu thị độ cứng (stiffness) của ba trục.
⚠️ Sau khi đã cân bằng gimbal, nếu việc thay đổi tiêu cự, thay đổi ống kính hoặc máy ảnh khiến biểu tượng trạng thái cân bằng chuyển sang màu đỏ, hoặc nếu gimbal bị rung lắc không rõ nguyên nhân, bạn nên thực hiện tự động hiệu chỉnh (automatic calibration). Khuyến nghị điều chỉnh độ cứng thủ công:
- Tăng độ cứng: Nếu gimbal chưa ủ ổn định
- Giảm độ cứng: Nếu gimbal bắt đầu bị rung lắc.
3. Chế độ Theo dõi (Follow Mode): Chế độ FPV có thể được chuyển đổi sang chế độ 3D Roll 360 (xoay 360 độ) hoặc chế độ Tùy chỉnh (Custom) thông qua màn hình cảm ứng.
4. Tốc độ/ độ nhạy Theo dõi (Follow Speed/Sensitivity): Nhấn vào biểu tượng Tốc độ/ độ nhạy Theo dõi để cài đặt các mức tốc độ Chậm (Slow), Trung bình (Medium), Nhanh (Fast), hoặc Tùy chỉnh (Custom).
⚠️ Hệ thống cùng cung cấp các chế độ/ độ nhạy khác nhau:
- Chế độ Mượt mà (Smooth Mode): Kế thừa độ nhạy theo dõi của các dòng chống rung Ronin, đảm bảo các chuyển cảnh tự nhiên và chuyển động bắt đầu/dừng lại mượt mà trong thước phim của bạn.
- Chế độ Phản hồi nhanh (Responsive Mode): Gimbal phản hồi nhanh hơn với các chuyển động của tay khi bắt đầu và dừng lại, mang đến trải nghiệm linh hoạt, nhạy bén hơn.
5. Chỉ báo Trục Z (Z-Axis Indicator): Độ rung lắc theo chiều dọc (Vertical jitter) được hiển thị dưới dạng thông số theo thời gian thực.
6. Trạng thái Cân bằng (Balance Status): Khi thanh trạng thái hiển thị màu xanh lục hoặc xám, điều này cho biết gimbal đã được cân bằng. Để kiểm tra trạng thái cân bằng, hãy nghiêng gimbal 15° sang trái hoặc phải và quan sát thanh trạng thái.
- Màu vàng: Gimbal bị mất cân bằng nhẹ.
- Màu đỏ: Gimbal bị mất cân bằng nghiêm trọng. Trong trường hợp này, bạn cần cân bằng lại trục tương ứng.

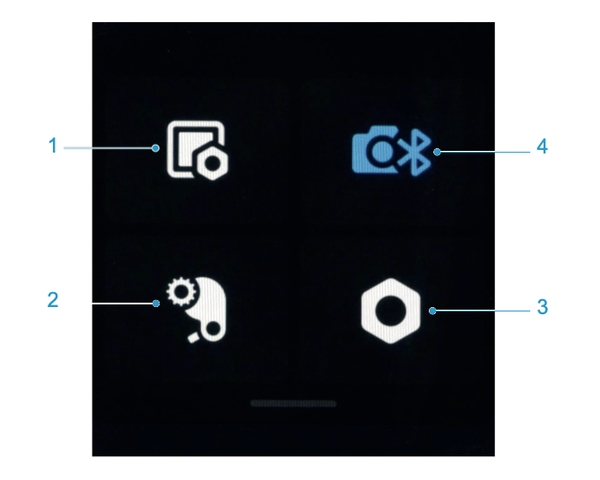

Vuốt xuống - Trung tâm điều khiển
1. Màn hình (Display): Nhấn để cài đặt tự động khóa, độ sáng khi khóa và xoay màn hình. Khi bật tính năng xoay, giao diện trên màn hình sẽ lật ngược 180°.
2. Điểm đầu cuối Mô-tơ Lấy nét (Focus Motor Endpoints): Tại đây, bạn có thể chọn chế độ hiệu chỉnh cho mô-tơ lấy nét.
3. Cài đặt: Trong cài đặt hệ thống, bạn có thể thực hiện tự kiểm tra gimbal (auto check), cài đặt tự động khóa và khôi phục tham số. Các tính năng chính bao gồm:
- Chỉ báo Trục Z (Z-axis Indicator): Được bật theo mặc định, nhấn để tắt.
- Chế độ Đẩy (Push Mode): Bật để có thể điều chỉnh thủ công trục nghiêng (tilt) và trục xoay ngang (pan) bằng tay.
- Theo dõi Quỹ đạo (Orbit Follow): Khi được bật, gimbal sẽ đạt được chuyển động mượt mà hơn khi thực hiện các cảnh quay vòng cung (arc shots).
- Hiệu chỉnh Ngang (Horiz Calibration): Hãy thử hiệu chỉnh ngang hoặc hiệu chỉnh thủ công khi gimbal bị nghiêng hoặc các trục bị trôi.
- Cài đặt Cổng Điều khiển Máy ảnh (Camera Control Port Settings): Khi được bật, cổng điều khiển máy ảnh (USB-C) sẽ cung cấp chức năng điều khiển máy ảnh.
- Vô hiệu hóa Selfie (Disable Selfie): Ngăn chặn việc vô tình kích hoạt chế độ selfie bằng cò bấm.
- Tự động Tắt nguồn (Auto Off): Gimbal sẽ tự động tắt nguồn sau 10 phút ở trạng thái khóa và không hoạt động.
4. Bluetooth: Nhấn vào Connect (Kết nối) để ghép đôi Bluetooth giữa gimbal và máy ảnh.
⚠️ Gimbal chỉ có thể kết nối với một máy ảnh tại một thời điểm.

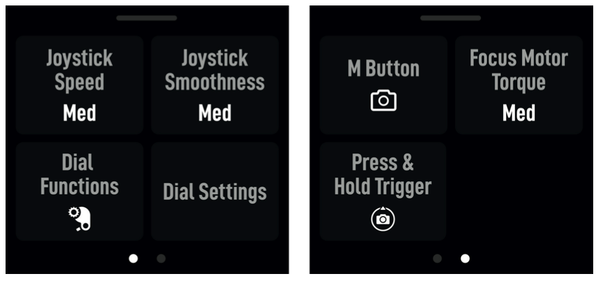

Vuốt lên - Cài đặt Gimbal
1. Trên giao diện này, bạn có thể điều chỉnh cài đặt cần điều khiển (joystick) và mô-men xoắn của mô-tơ lấy nét, cǜng như chọn chức nĕng cho thao tác nhấn bánh xe, nhấn nút M và giữ cò bấm (trigger).
2. Gán chức năng cho Nút M: Nút M có thể được gán thành nút C1 hoặc Fn1 của máy ảnh. Sau khi thiết lập:
- Với máy ảnh Sony (A7S3, A7M3, ZV-1): Nút M có thể hoạt động như nút C1.
- Với máy ảnh Nikon (Z50, Z6II): Nút M có thể hoạt động như nút "Wireless Remote Fn1
Vuốt sang trái - màn hình sáng tạo
Các chế độ Timelapse, Track và Panorama có thể được thiết lập trên màn hình này.
Vuốt sang phải - ActiveTrack
Khi mô-un theo dõi thông minh nâng cao (enhanced intelligent tracking module) được kết nối, giao diện ActiveTrack sẽ khả dụng và các cài đặt liên quan có thể được điều chỉnh thông qua màn hình này. Vui lòng xem mục Cài đặt ActiveTrack để biết thêm chi tiết.

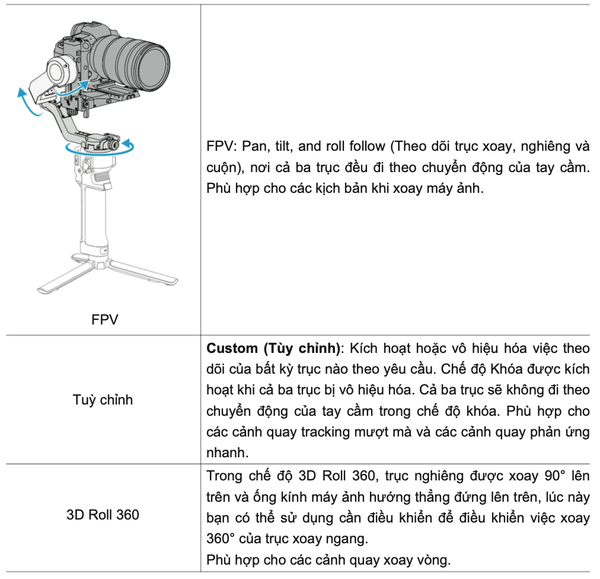

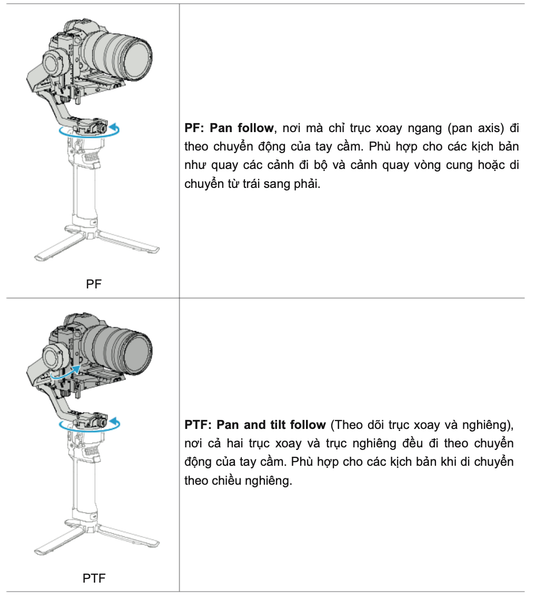

Các chế độ theo dõi của Gimbal

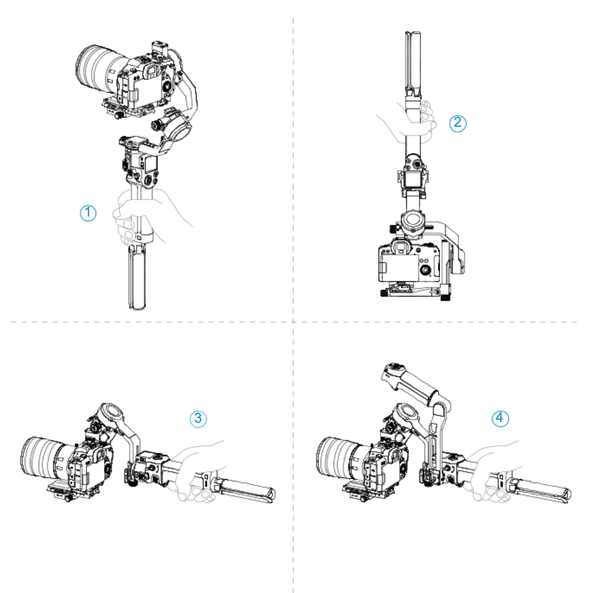

Các chế độ vận hành của Gimbal
1. Chế độ Thẳng đứng (Upright Mode): Chế độ vận hành tiêu chuẩn của gimbal, phù hợp với hầu hết các tình huống quay như đi bộ hoặc chạy, giúp hình ảnh ổn định và tự nhiên.
2. Chế độ Treo ngược (Underslung Mode): Gimbal được lật ngược để máy ảnh ở vị trí thấp, phù hợp cho các cảnh quay góc thấp như theo dõi đối tượng trên mặt đất.
3. Chế độ Đèn pin (Flashlight Mode): Gimbal được cầm theo phương ngang như đèn pin, lý tưởng để quay trong không gian hẹp hoặc khu vực có phạm vi di chuyển hạn chế.
4. Chế độ Xách tay (Briefcase Mode): Yêu cầu lắp tay cầm xách tay, giúp thao tác quay góc thấp linh hoạt hơn. Góc tay cầm có thể điều chỉnh bằng núm xoay, đồng thời hỗ trợ gắn màn hình ngoài hoặc phụ kiện thông qua ngàm cold shoe và lỗ ren 1/4"-20.

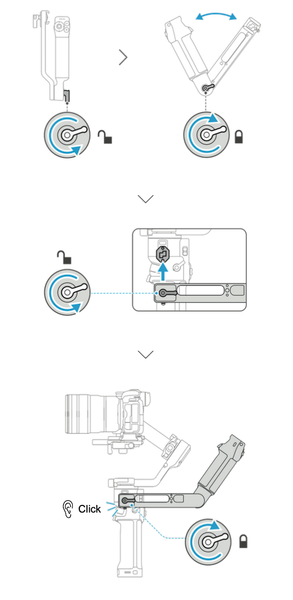

Tay cầm Briefcase điện tử
Bạn có thể điều khiển gimbal và máy ảnh bằng các nút trên tay cầm. Khi sử dụng ống kính nặng, hãy cầm bán gimbal bằng một tay và tay cầm xách tay điện tử bằng tay còn lại để phân bổ trọng lượng và tăng độ ổn định.
Phần trên của tay cầm xách tay được trang bị ngàm cold shoes, lỗ ren 1/4" và các lỗ định vị, cho phép gắn thêm phụ kiện hỗ trợ quay phim.
⚠️ Nếu tay cầm không được lắp đặt đúng cách, có thể xảy ra nguy cơ tách rời. Khi lắp đặt đúng, bạn sẽ nghe thấy một tiếng “click” tại cổng kết nối, cho biết tay cầm xách tay điện tử đã được gắn chắc chắn.
Cài đặt ứng dụng Ronin
Người dùng có thể sử dụng ứng dụng Ronin để kích hoạt gimbal, cập nhật firmware, truy cập các chức năng thông minh và cấu hình tham số mô-tơ, cài đặt người dùng cũng như các tùy chọn điều khiển. Ứng dụng cũng cho phép theo dõi trạng thái hệ thống và truy cập hướng dẫn, video hướng dẫn.
Mô-đun theo dõi thông minh nâng cao
Tổng quan
1. Đèn vòng tròn
2. Ống kính theo dõi
3. Đèn báo trạng thái: Các tín hiệu đèn và ý nghĩa nhất quán với đèn vòng
4. Cổng dữ liệu USB-C: Kết nối với máy tính để cập nhật Firmware

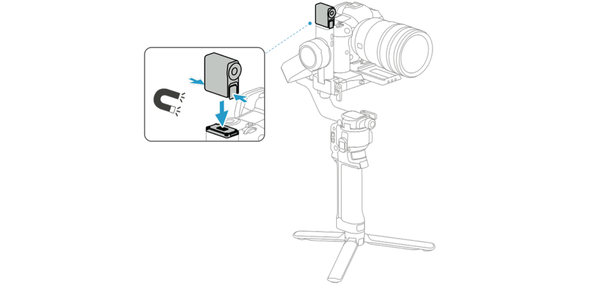

Lắp đặt
⚠️ Nếu đèn báo không sáng sau khi lắp đặt mô-đun theo dõi, hãy kiểm tra xem mô-đun đã được gắn chặt hoàn toàn vào gimbal bằng cơ chế từ tính hay chưa.
⚠️ Nếu mô-đun theo dõi không hoạt động trong hơn 5 phút, thiết bị sẽ tự động chuyển sang chế độ ngủ và đèn báo tắt. Để đánh thức mô-đun, hãy nhấn nút cò trên gimbal hoặc vuốt sang phải trên màn hình cảm ứng.

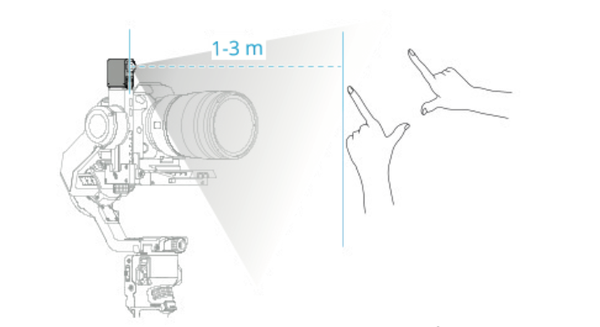

Điều khiển bằng cử chỉ
⚠️ Mô-đun theo dõi ưu tiên các đối tượng nằm gần ống kính và gần trung tâm khung hình.

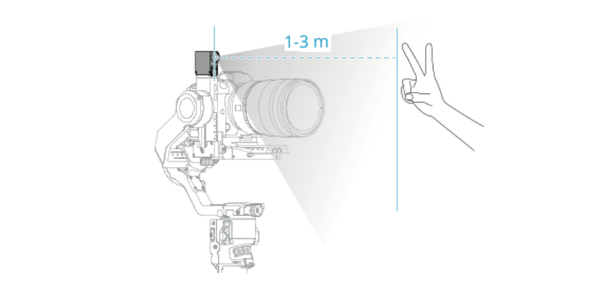

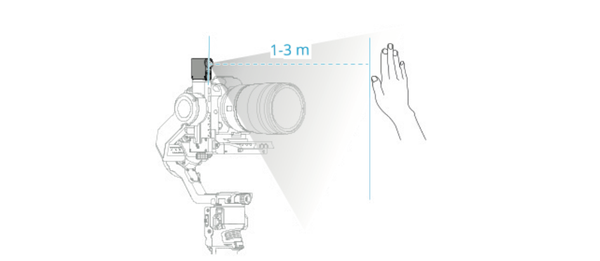

⚠️ Chủ thể được theo dõi nên nằm trong khoảng cách từ 1 m đến 3 m so với ống kính theo dõi để đạt hiệu quả tối ưu.
⚠️ Các cử chỉ và chức năng tương ứng có thể được thay đổi trong Cài đặt ActiveTrack.
1. Bật theo dõi: Thực hiện cử chỉ kích hoạt trước camera hoặc nhấn cò bấm. Khi theo dõi được bật, đèn báo sẽ chuyển sang màu xanh lục và sáng liên tục.
2. Điều chỉnh bố cục: Trong quá trình theo dõi, khi cần điều chỉnh bố cục, hãy thực hiện cử chỉ trước camera. Lúc này, đèn báo sẽ chuyển sang màu vàng và sáng liên tục, cho phép chủ thể di chuyển đến vị trí mong muốn trong khung hình.
Thực hiện cử chỉ một lần nữa để xác nhận bố cục. Đèn báo sẽ chuyển sang màu xanh lục và sáng liên tục, và quá trình theo dõi sẽ tự động tiếp tục.
3. Dừng theo dõi (Stop Tracking): Thực hiện cử chỉ lòng bàn tay trước camera hoặc nhấn cò bấm một lần nữa. Khi đó, đèn báo sẽ chuyển sang màu đỏ và sáng liên tục.
4. Quay chụp (Shooting): Dù bật hay không bật theo dõi, bạn có thể dùng cử chỉ chữ V để bắt đầu đếm ngược chụp ảnh hoặc bắt đầu/dừng quay video. Trong quá trình đếm ngược, đèn báo nhấp nháy màu vàng.
⚠️ Hãy đảm bảo rằng Gimbal và Máy ảnh đã được kết nối từ trước
Điều khiển qua Màn hình Cảm ứng

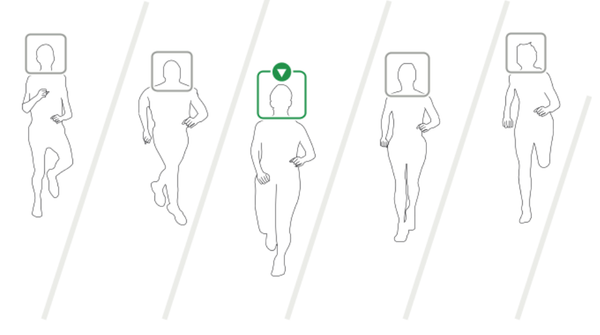

1. Các chủ thể được phát hiện sẽ được hiển thị với khung viền màu xám. Xoay vòng xoay để chuyển đổi giữa các chủ thể khác nhau.
2. Tính năng này chỉ khả dụng khi Chức năng Vòng xoay (Dial Functions) được đặt thành Động cơ Lấy nét (Focus Motor) và không có động cơ lấy nét nào được lắp đặt.
3. Nhấn vào bất kỳ khung bao quanh nào để chọn chủ thể và bắt đầu theo dõi. Ngoài ra, bạn cũng có thể kéo để vẽ một khung bao quanh chủ thể trên màn hình cảm ứng để khởi động quá trình theo dõi.
Cập nhật Phần mềm (Firmware Update)
Mô-đun theo dõi cần được kết nối với máy tính để cập nhật firmware.
1. Truy cập https://www.dji.com/rs-5/downloads và tải xuống gói firmware phù hợp.
2. Sử dụng cáp USB-C đi kèm để kết nối mô-đun theo dõi với máy tính.
3. Sao chép gói firmware đã tải xuống (tệp có đuôi .bin) vào thư mục gốc của mô-đun theo dõi.
4. Sau khi sao chép hoàn tất, ngắt kết nối USB.
5. Kết nối lại mô-đun theo dõi với máy tính. Mô-đun sẽ tự động bắt đầu quá trình cập nhật. Trong quá trình này, đèn báo trạng thái sẽ nhấp nháy luân phiên màu đỏ và xanh lục. KHÔNG ngắt kết nối trong suốt quá trình cập nhật.
6. Khi đèn báo trạng thái sáng màu đỏ liên tục, quá trình cập nhật đã hoàn tất.
TAY CẦM/ PIN TÍCH HỢP
Để biết thông tin về pin của gimbal và thời gian hoạt động của gimbal, vui lòng tham khảo https://www.dji.com/rs-5/specs
